一、產品概述

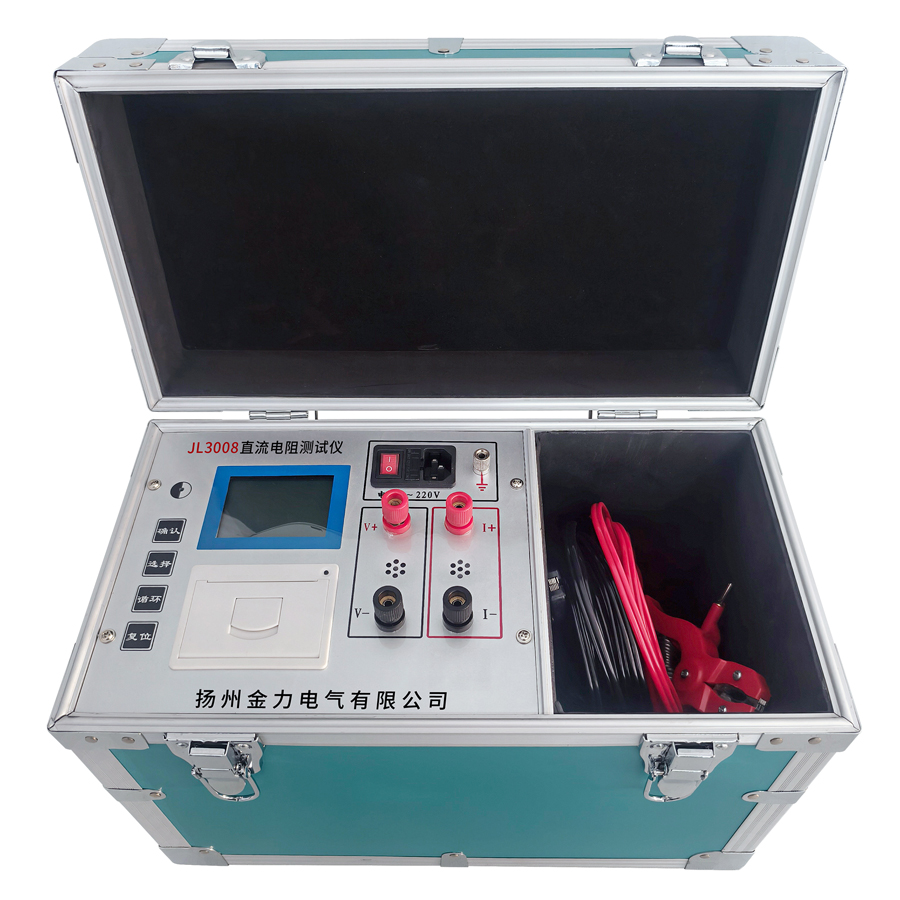

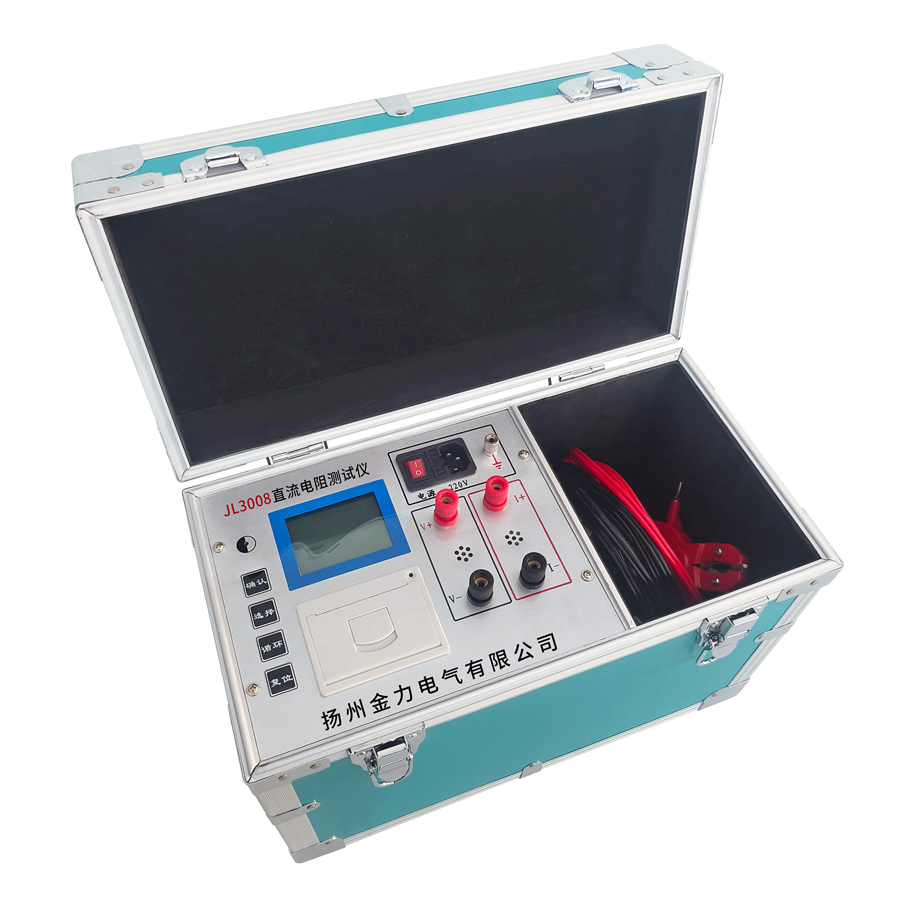

直流電阻的測量是變壓器、互感器、電抗器、電磁操作機構等感性線圈制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現感性線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足感性線圈直流電阻快速測量的需要，我公司利用自身技術優勢研制了直流電阻測試儀。JL3008直流電阻測試儀5A （標準版）采用全新電源技術，具有體積小、重量輕、輸出電流大、量程寬、數字顯示等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現直阻的快速測量。

二、AQ措施

  ◆ 使用本儀器前一定要認真閱讀本手冊。

  ◆ 本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。

  ◆ 儀表應避免劇烈振動。

  ◆ 對儀器的維修、護理和調整應由專業人員進行。

  ◆ 測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。

  ◆ 測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。

  ◆ 測試過程中，禁止移動測試夾和關斷供電線路

三、功能特點

  ◆ 整機由高速單片機控制，自動化程度高，操作簡便。

  ◆ 儀器采用全新電源技術，電流檔位多，測量范圍寬，可根據負載自動選

   擇電流，適合中小型變壓器和電壓互感器的直流電阻測量。

  ◆ 保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。

  ◆ 具有聲響放電報警，放電指示清晰，減少誤操作。

  ◆ 響應速度快，可在測量狀態直接轉換有載分接開關，儀器自動刷新數據。

  ◆ 智能化功率管理技術，減輕儀器內部發熱，節約能源。

  ◆ 儀器內部帶有不掉電時鐘。

  ◆ 儀器內部具有不掉電存儲器，可yongjiu保存數據。

四、技術指標

  ◆ 輸出電流：<5mA、40mA、200mA、1A、5A

  ◆ 分辨率：0.1μΩ

  ◆ 量程：   100Ω-100KΩ   （<5mA檔）<>

                      1Ω-500Ω     （40mA檔）

               100mΩ-100Ω      (200mA檔)

                   5mΩ-20Ω        (1A檔)

                   1mΩ-4Ω   (5A檔)

  ◆ 準確度：0.2%

  ◆ 工作溫度：0～40℃

  ◆ 工作濕度：<90%rh，不結露<>
